Богучанская ГЭС — идет заполнение водохранилища

В начале июня я снова оказался на огромной и эпохальной стройке нашей страны — на строительстве Богучанской ГЭС. По сравнению с прошлым летом произошли большие изменения. Самое главное заключается в том, что плотину почти достроили, закрыли временные донные водосбросы и начали заполнять водохранилище.



Богучанская гидроэлектростанция — строящаяся ГЭС на реке Ангаре, на территории Красноярского края. Расположена в 367 км ниже по течению от существующей Усть-Илимской ГЭС и в 444 км от устья реки. Входит в Ангарский каскад ГЭС. Место расположения — город Кодинск Кежемского района Красноярского края.


(c) Схема — sib.fm

Наверное, это один из самых больших долгостроев со времен СССР. Строительство ГЭС началось в 1980 году, но в начале 90-х из-за тяжёлого положения в экономике, сопровождавшегося спадом энергопотребления, строительство ГЭС во многом потеряло смысл. Огромная стройка фактически была заморожена с 1994 по 2005 годы в связи с недостатком средств. В 2004 году готовность сооружений ГЭС составляла 58%. С 2006 года были развёрнуты работы по достройке ГЭС совместно ОАО «РусГидро» и ОАО «Русал». Сейчас строительство вошло в финальную стадию.

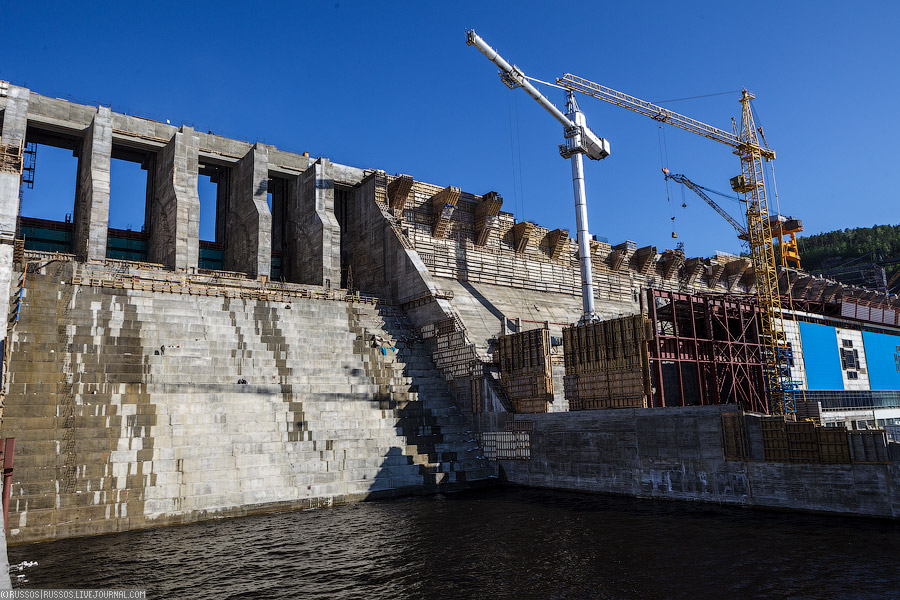

1. Плотина обрела почти законченный вид. На фотографии — основные сооружения ГЭС: водосбросы № 1 и № 2, а также часть машинного зала.

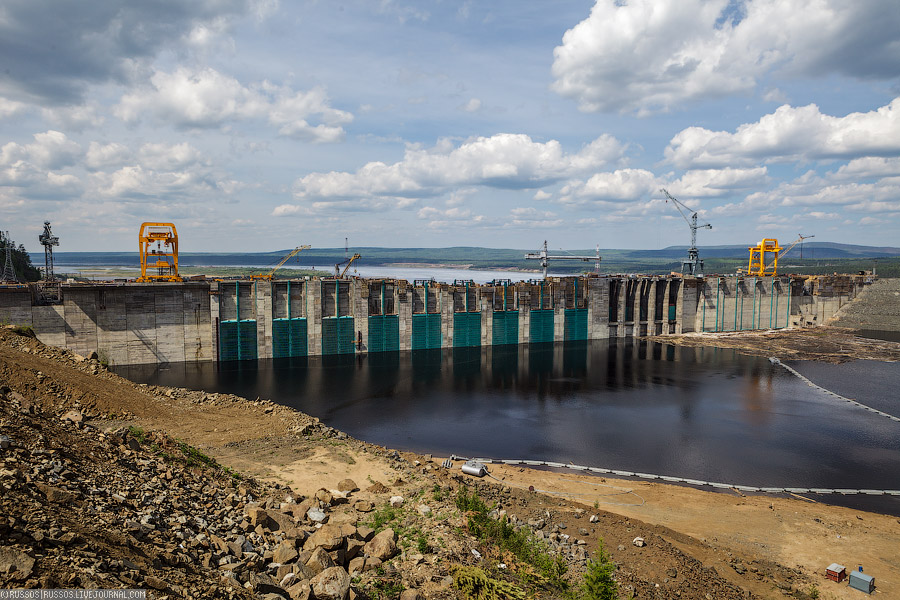

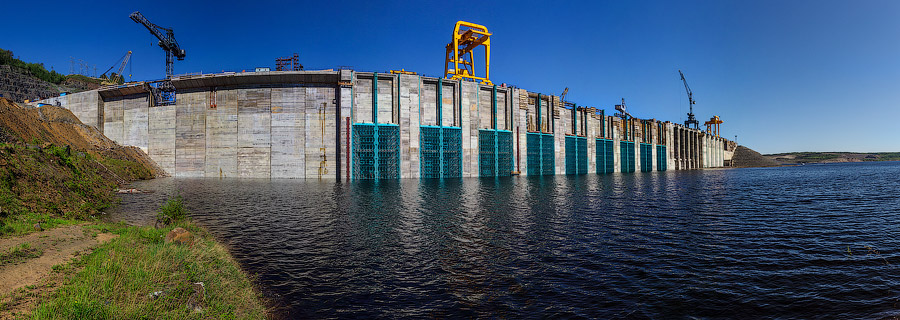

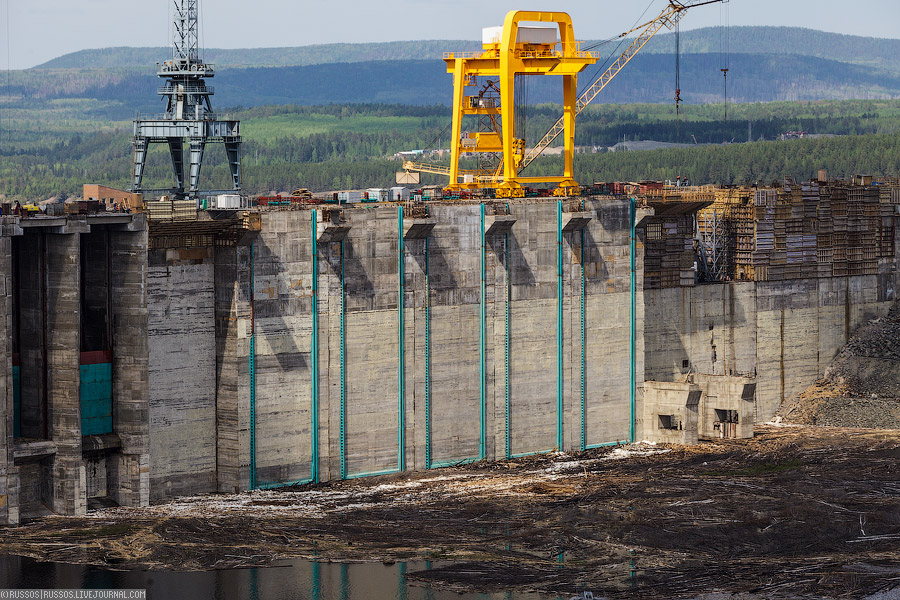

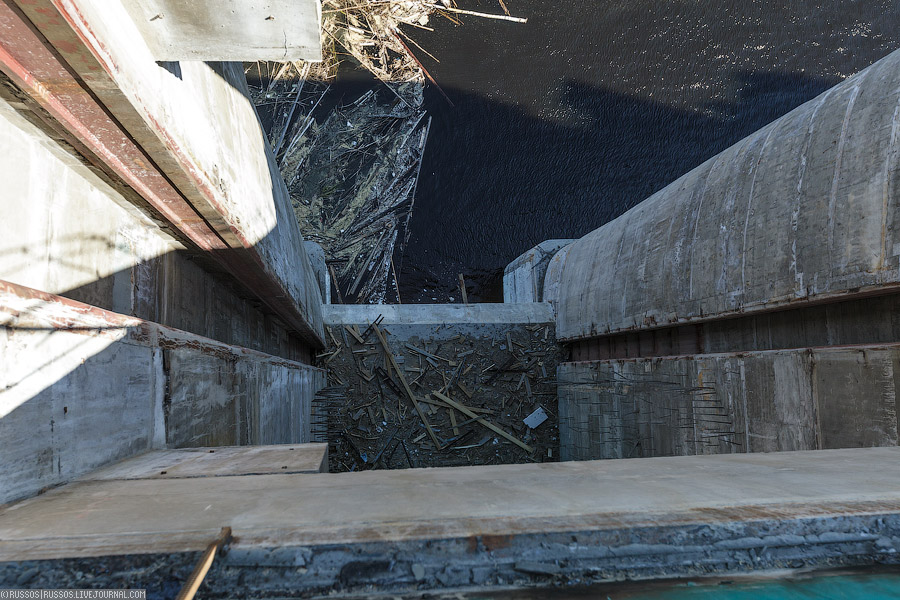

2. Вид с верхнего бьефа: здесь будет водохранилище. При его заполнении к плотине приплывает лес и прочий мусор. Сейчас идет монтаж бонового заграждения, чтобы бревна не скапливались около водосброса. После монтажа ограждения лес будут вылавливать и вытаскивать на берег.


3. На стройке можно найти огромное разнообразие различных кранов. Я чуть ниже расскажу о них.

.::кликабельно::.

4. «Проведение полной лесоочистки на основании научного прогноза качества воды в водохранилище решением правительственной комиссии было признано нецелесообразным, лесоочистка осуществляется на спецучастках (охранная зона гидроузла, санитарная зона населённых пунктов, трасса судового хода, лесосплавной рейд)».

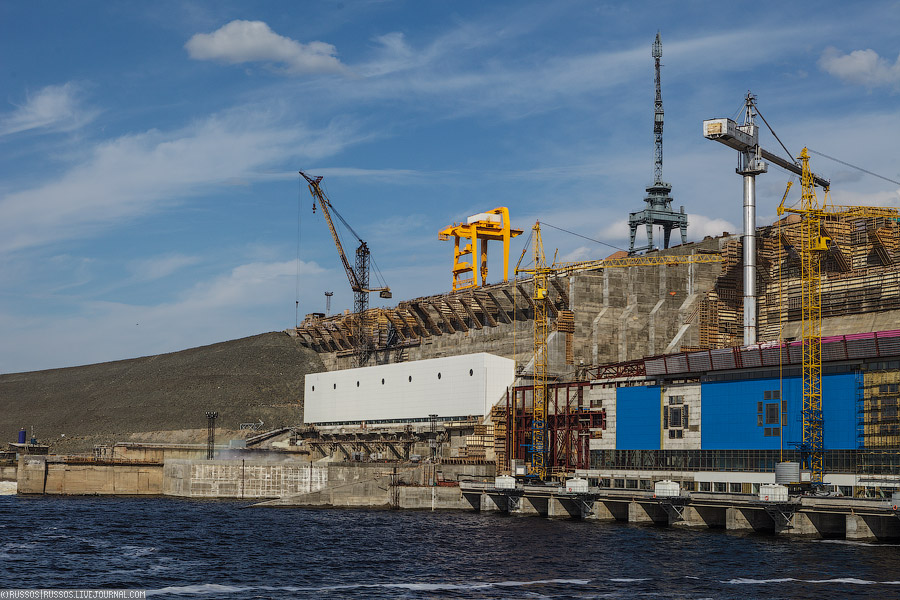

5. Вид на плотину со стороны нижнего бьефа. Справа стоит КБГС-450 — старый решетчатый башенный кран. Со временем их становится все меньше и меньше.


6. «В здании ГЭС будет установлено 9 вертикальных гидроагрегатов, мощностью по 333 МВт каждый, с радиально-осевыми турбинами, работающими при расчётном напоре 65,5 м (максимальном — 70,8 м)».


7. Ротор генератора. Его масса — чуть менее 1000 тонн.

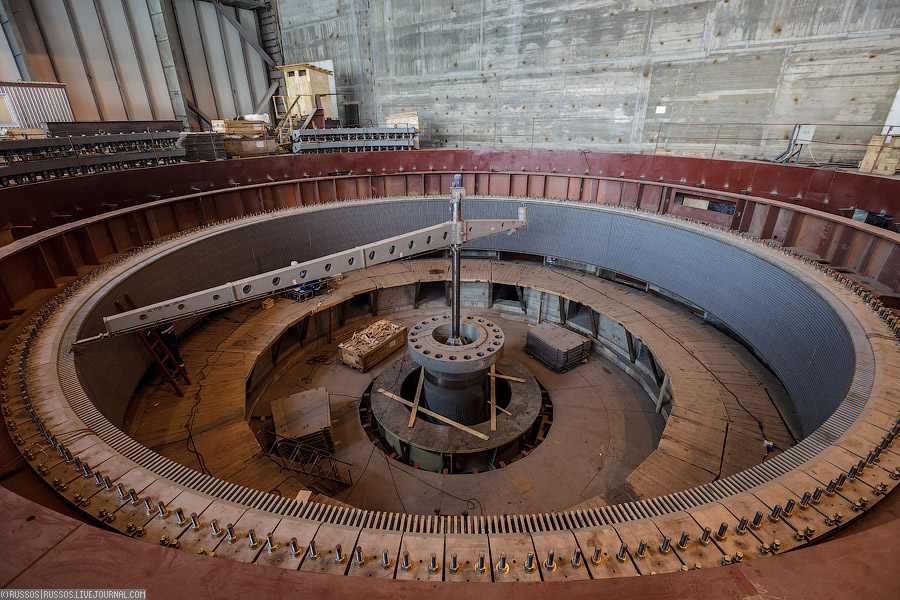

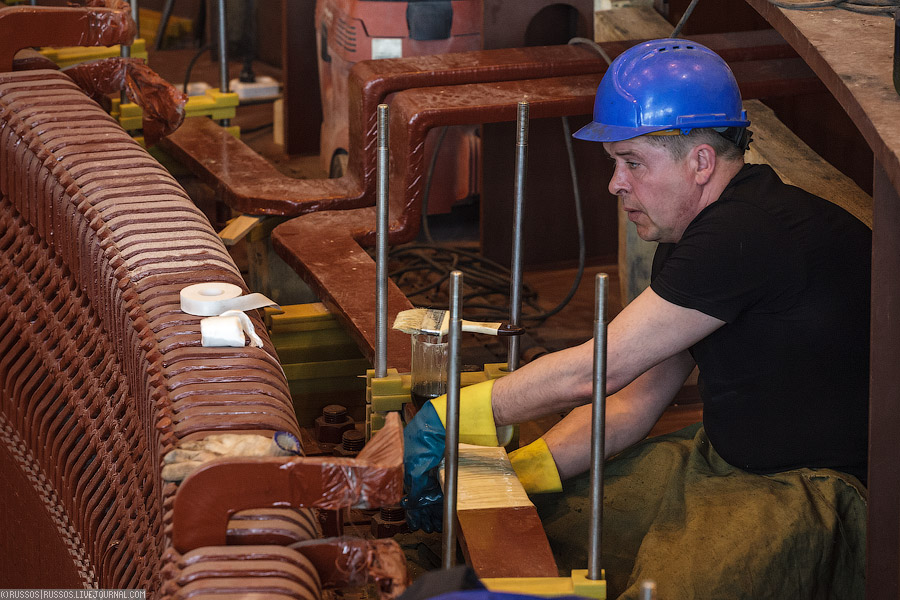

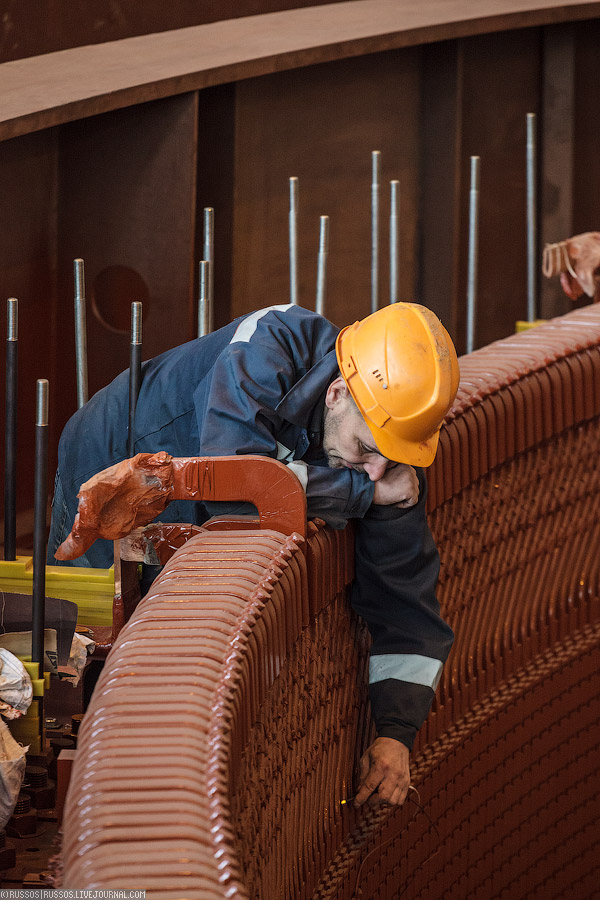

8. Статор. «Циркуль» по центру контролирует расстояние от оси до стенок.


9. Распорядок рабочего времени.


10. Перекур.


11. Монтажные работы.


12. Сейчас идет монтаж шести гидроагрегатов. Оставшиеся три будут собраны, когда будет достроено здание ГЭС.


13. На первых двух агрегатах завершены монтажные работы, и они подготавливаются к пуску и наладке. Остальные находятся в разной степени готовности.


14. На площадку прибывают тонны оборудования и комплектующих.


15. Местные реалии.

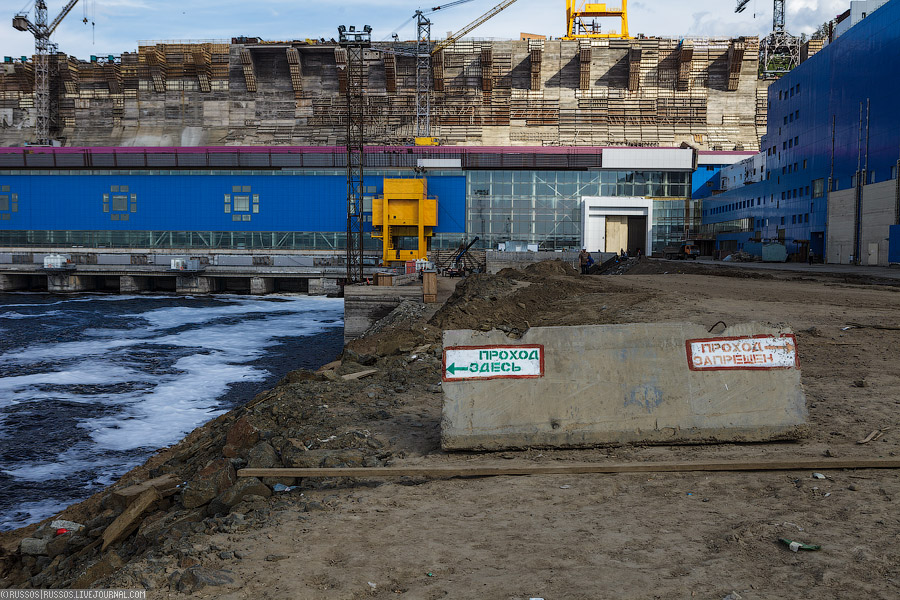

16. И это тоже местные реалии. :) Я понимаю, что блок поставили не глядя, но каков получился смысл!

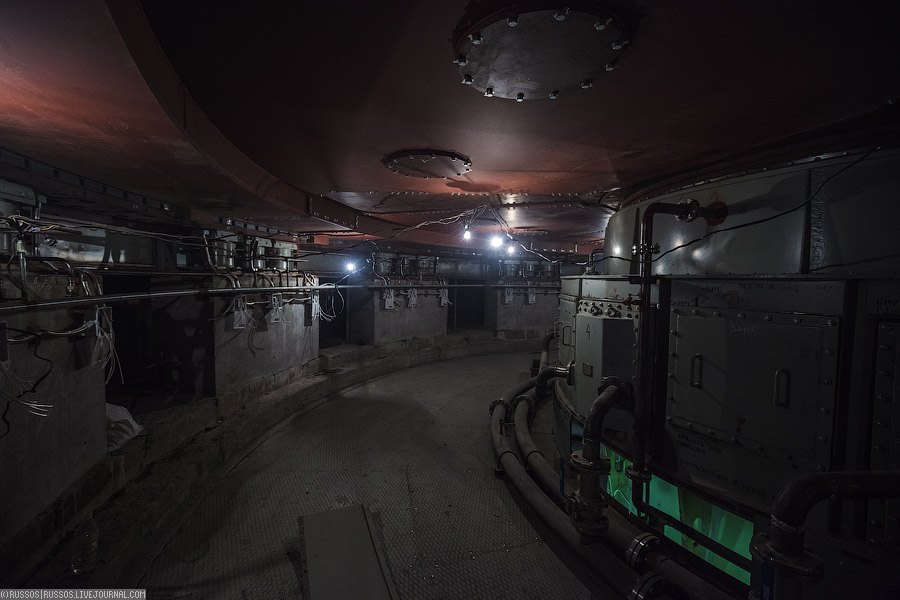

17. Под ротором генератора.


18. Два водосброса и кусочек машинного зала. На этом кадре можно увидеть все редчайшие краны стройки. Кроме двух желтых на переднем плане — это КБ-515, обычные гражданские краны.

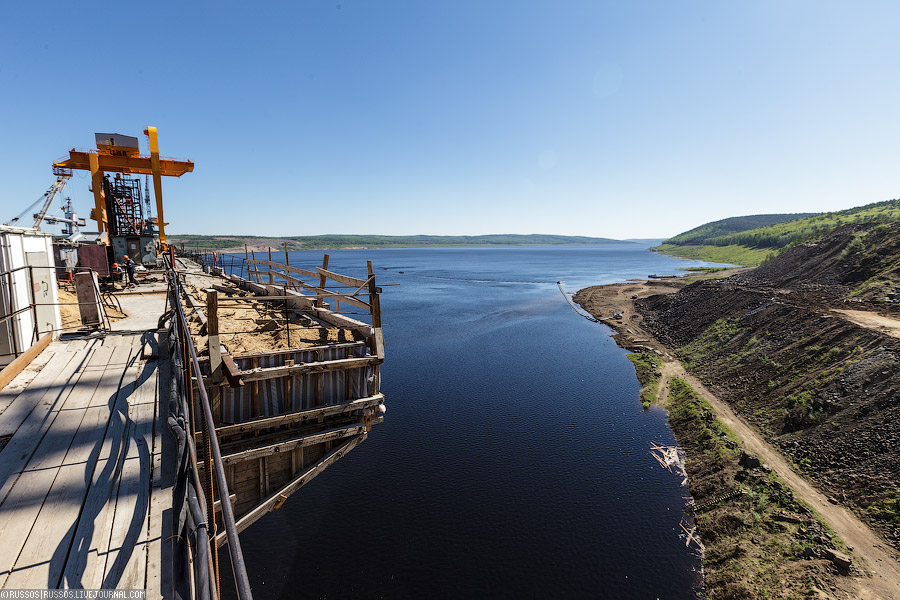

19. Водохранилище. Подготовкой его ложа и переселением занимается правительство Красноярского края, а не РусГидро.

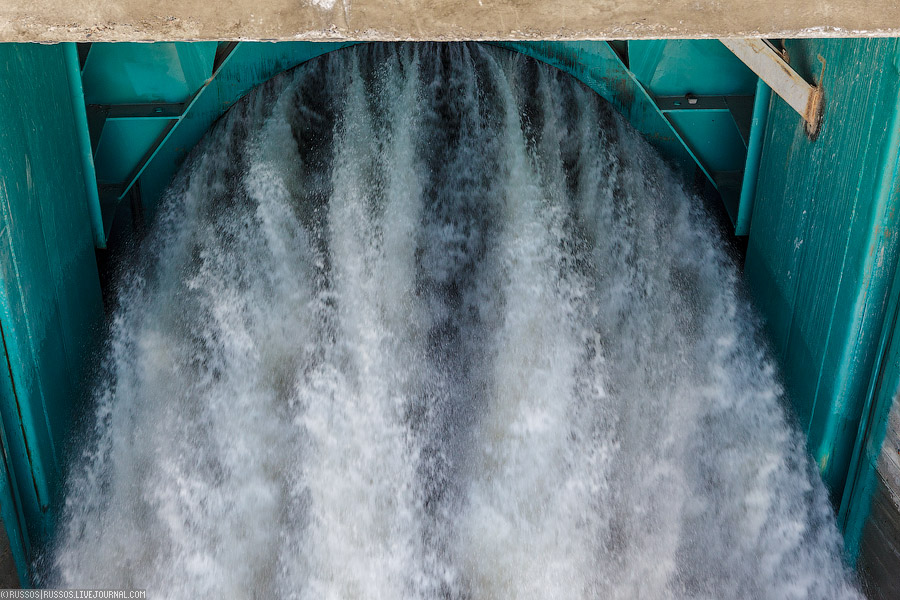

20. «Напорные сооружения ГЭС создадут крупное Богучанское водохранилище площадью 2326 км² (в том числе, в Красноярском крае — 1961 км², в Иркутской области — 365 км²) и длиной 375 км. Площадь мелководий (с глубинами менее 2 м) составит 98 км² или 4,2 % от общей площади».

.::кликабельно::.

21. «Отметка нормального подпорного уровня водохранилища составляет 208,0 м над уровнем моря, форсированного подпорного уровня — 209,5 м, уровня мёртвого объёма — 207,0 м. Полный объём водохранилища составляет 58,2 км³, полезный — 2,3 км³».

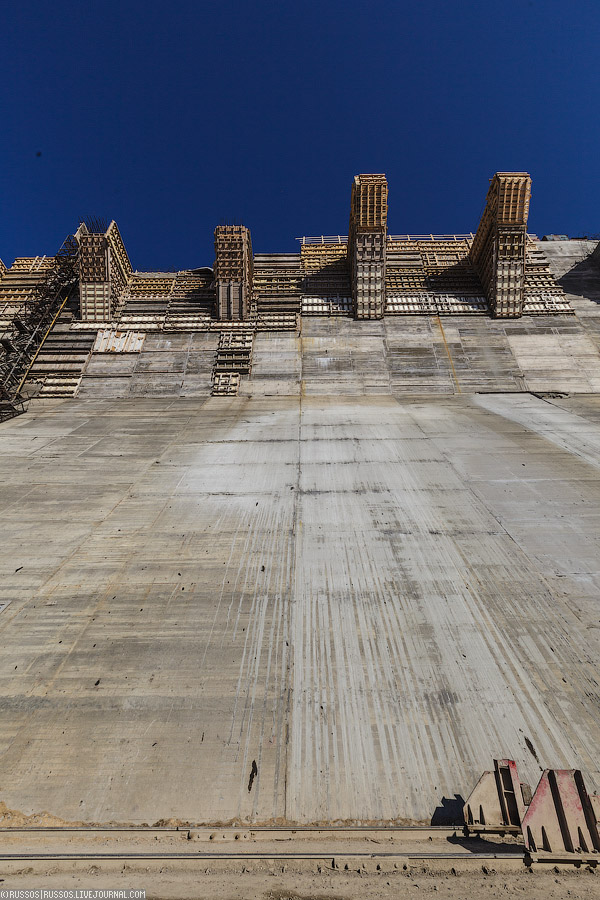

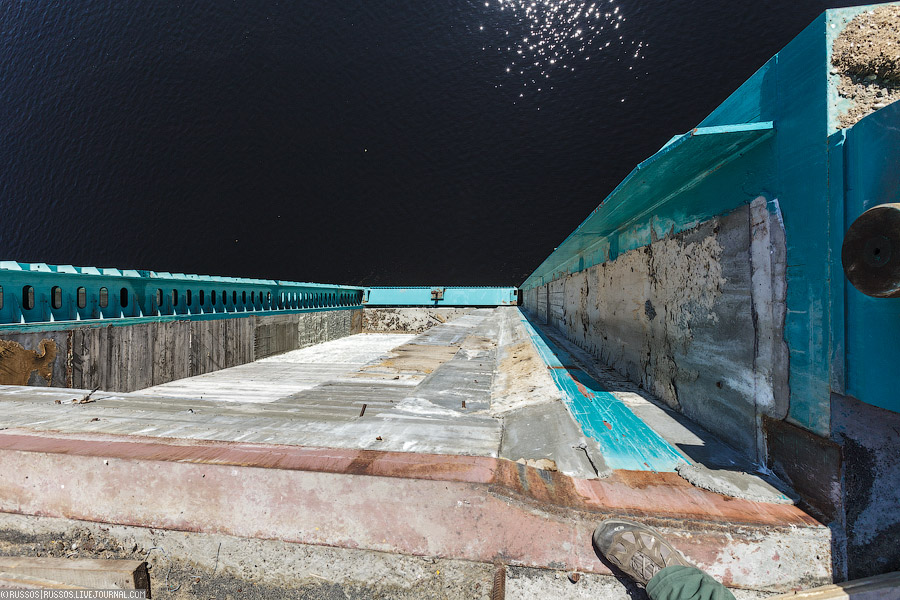

22. Наибольшая высота бетонной плотины — 96 метров. Традиционный кадр для тех, кто боится высоты.


23. Справа, на незабетонированной секции плотины, идет демонтаж крана БК-1000.


24. Для пропуска излишних расходов воды в период строительства и эксплуатации Богучанская ГЭС имеет два водосброса — № 1 и № 2, расположенных в пределах бетонной плотины.

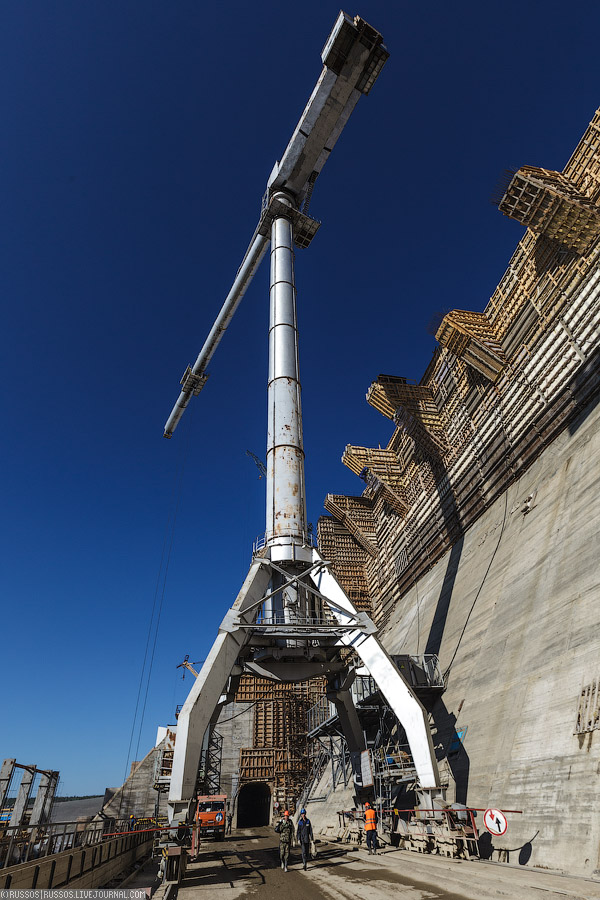

25. Постоянный донный водосброс состоит из 10 отверстий (по два в каждой секции) сечением 4×6,5 м.

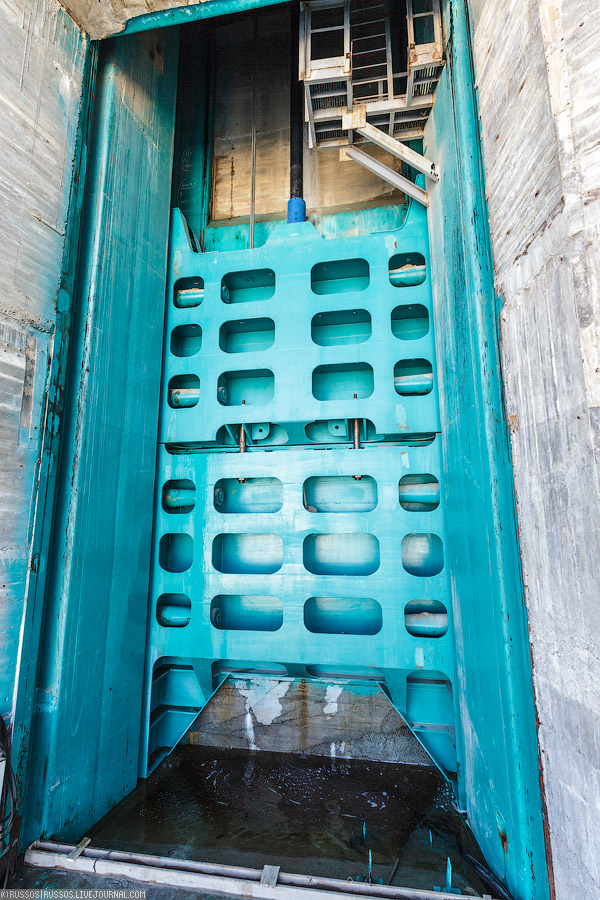

26. Затвор водосброса.


27. А это временный донный водосброс, расположенный под постоянным. Сечение тоннеля — 14×12 м. Было перекрыто в апреле 2012 года (остальные 4 тоннеля были закрыты ранее). После этого началось заполнение водохранилища. Сейчас он будет очищен от леса, осушен и забетонирован.


28. Арматура на потолке была загнута потоком воды.


29. Каждую секунду через отверстие проходит примерно 500 кубометров воды.

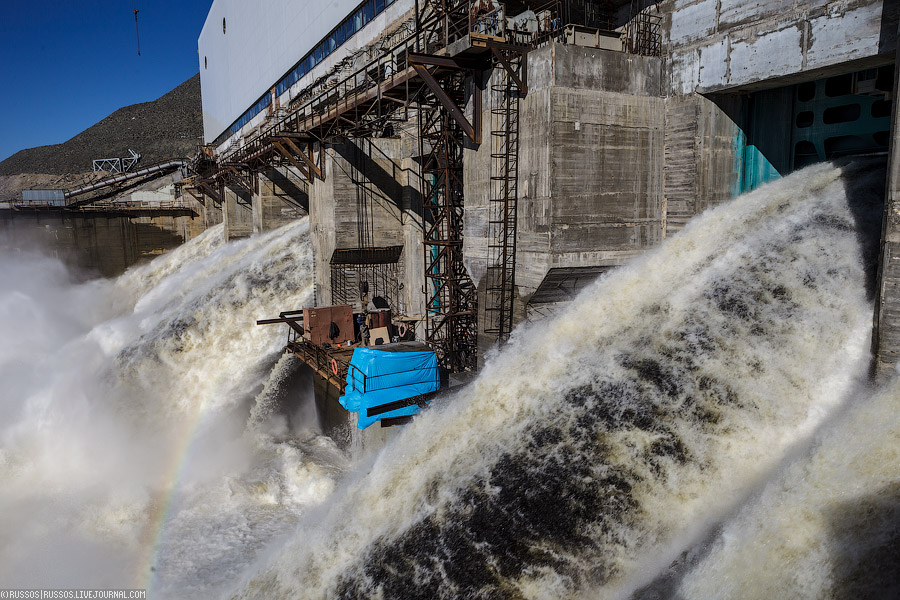

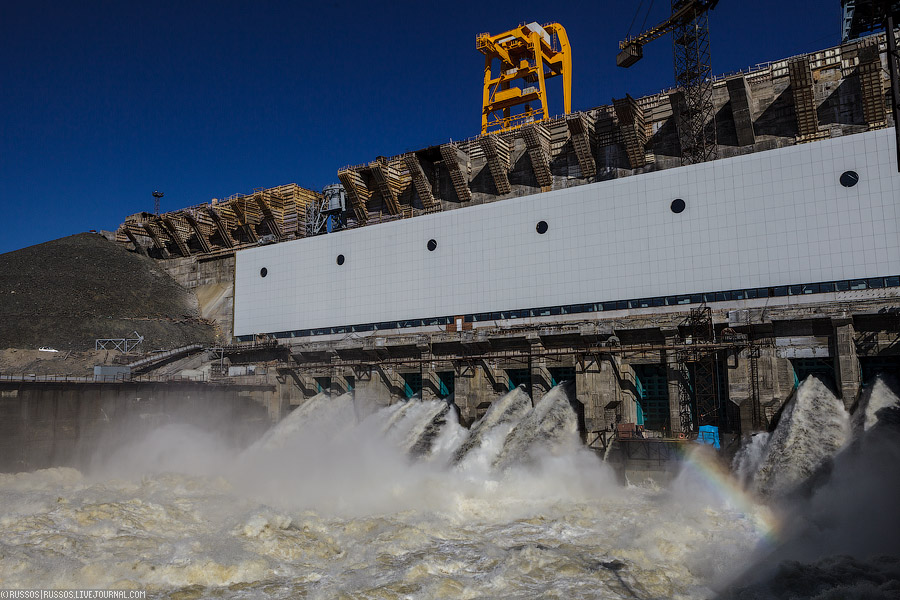

30. Сейчас для обеспечения навигации через водосброс пропускают около 3200 кубометров в секунду. Осенью затворы закроют (оставят только санитарный сброс) и продолжат дальше наполнять водохранилище.

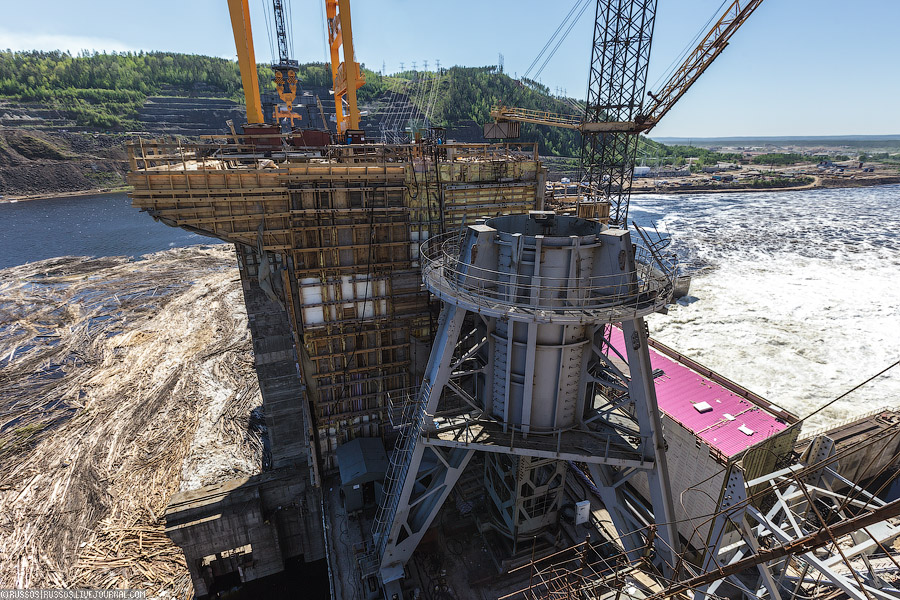

31. Портал крана БК-1000 и разрез плотины.


32. «Ожидается постепенное всплывание части торфа из затапливаемых торфяных болот, общая площадь которых оценивается в 96 км², при этом всплывание торфа возможно с участков общей площадью 13 км². Прогнозируется, что постепенное всплывание торфа будет продолжаться в течение 20 лет, что потребует проведения мероприятий по буксировке и закреплению торфяных островов».

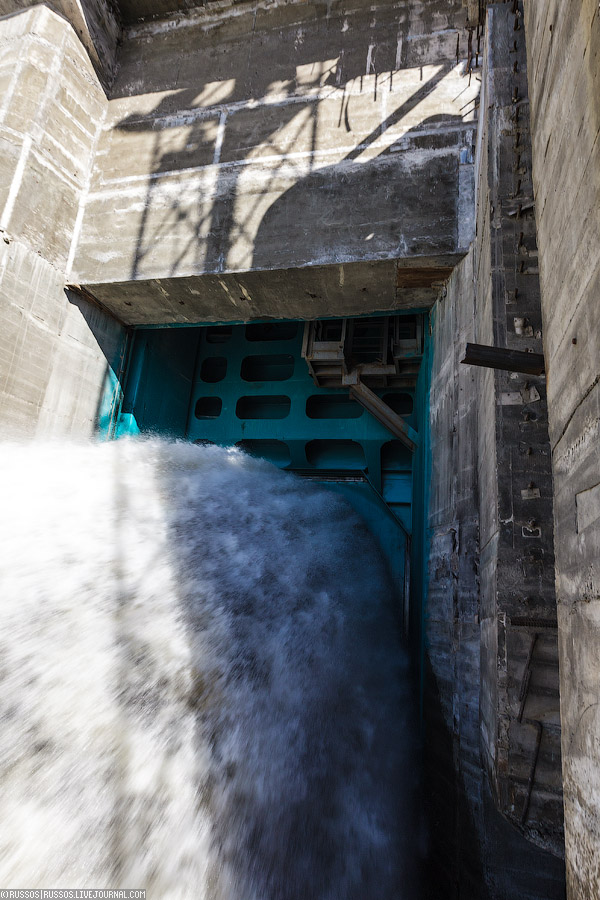

33. Отверстие второго водосброса.

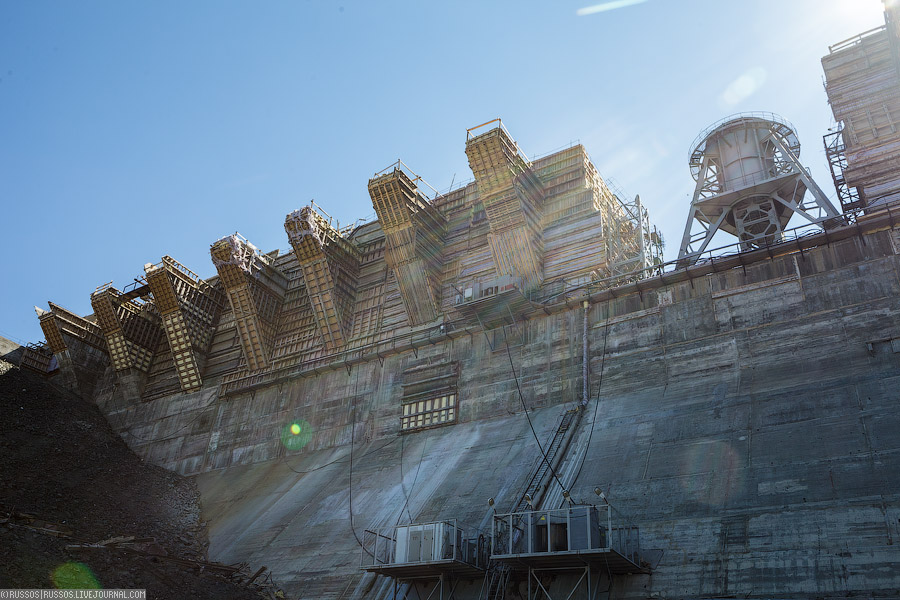

34. Достройка последних метров плотины.

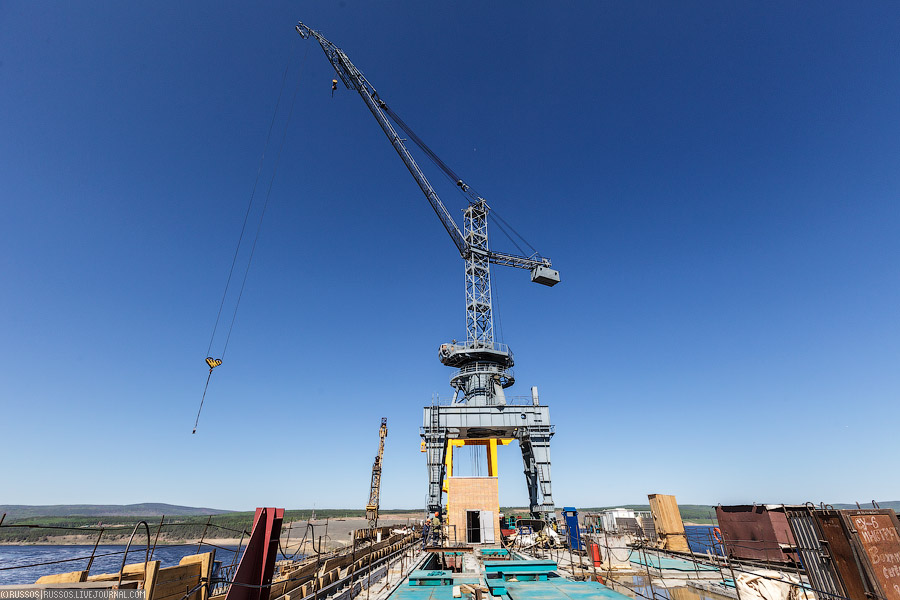

35. КБСМ-50 на гребне плотины. Уникальная модернизация крана — установка на широкий портал, которая встречается очень редко. Всего было 2-3 таких попытки.

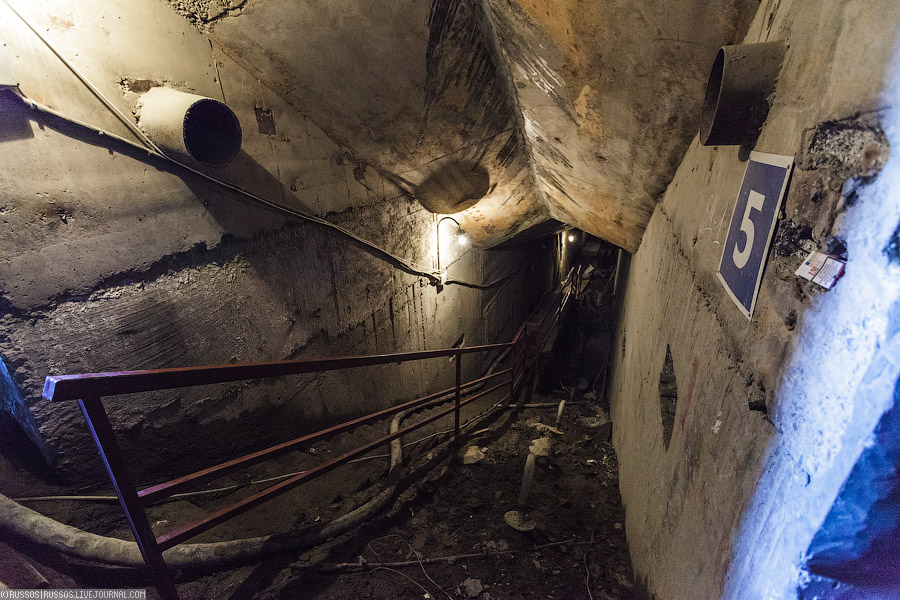

36. Одна из галерей в теле плотины. Страшная дырка справа — дренажная шахта, которая собирает воду, просачивающуюся через стык секций по всей высоте плотины.


37. Просто штольня.

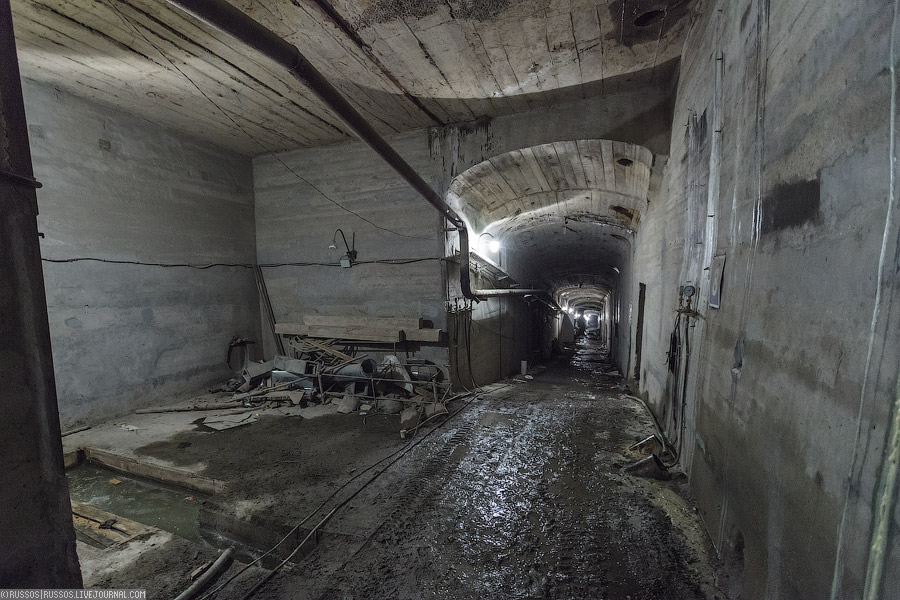

38. Дренажная штольня под плотиной. Торчащие патрубки из пола — дренажные скважины. Вода из них выдавливается и собирается в штольне, откуда уже выкачивается.

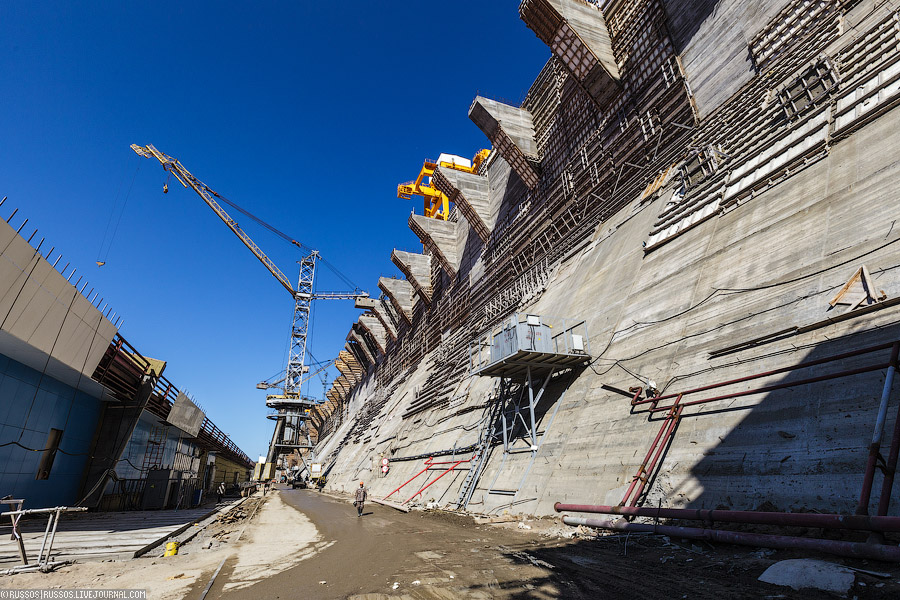

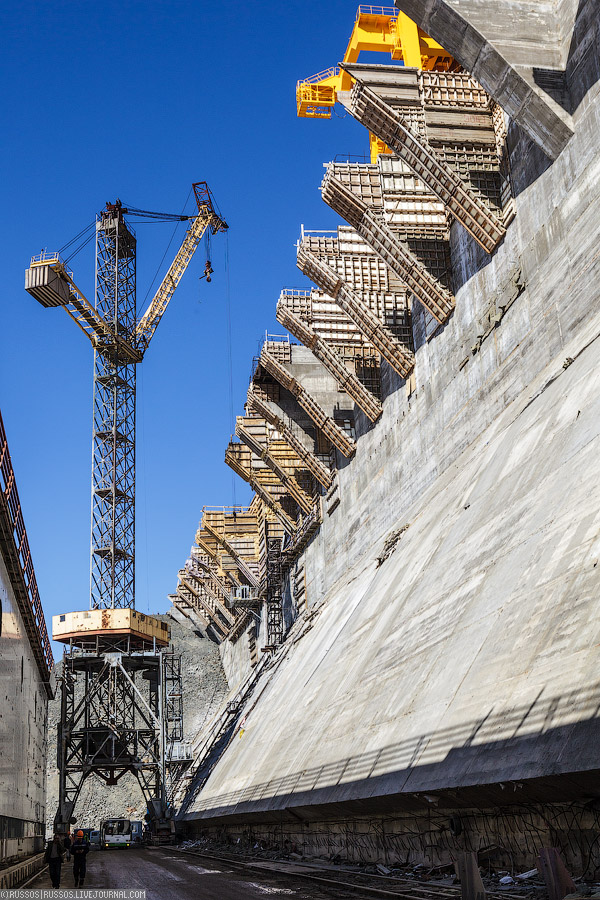

39. БК-1000 и плотина. Сверху нее со стороны нижнего бьефа сделаны бычки — по ним пройдет автомобильная дорога.

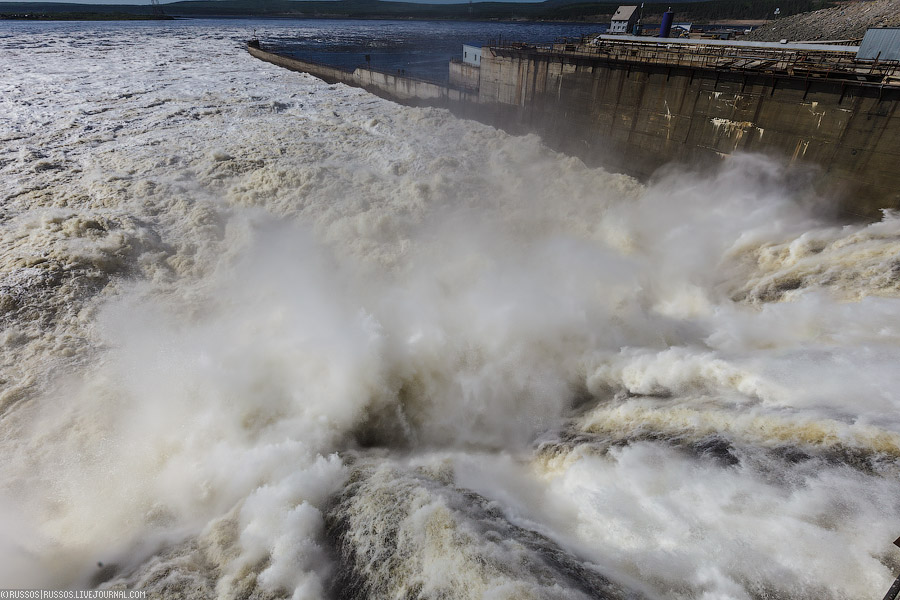

40. Водосброс.

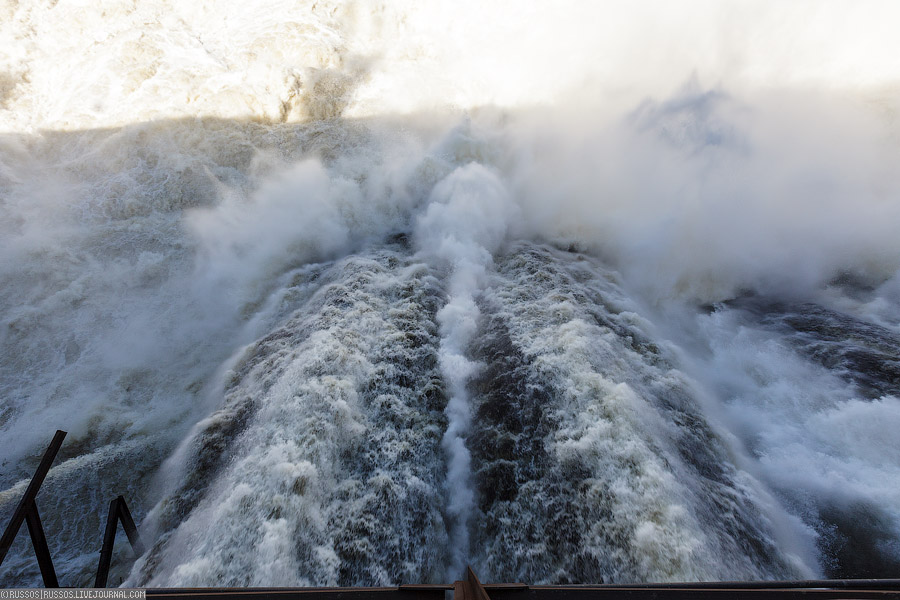

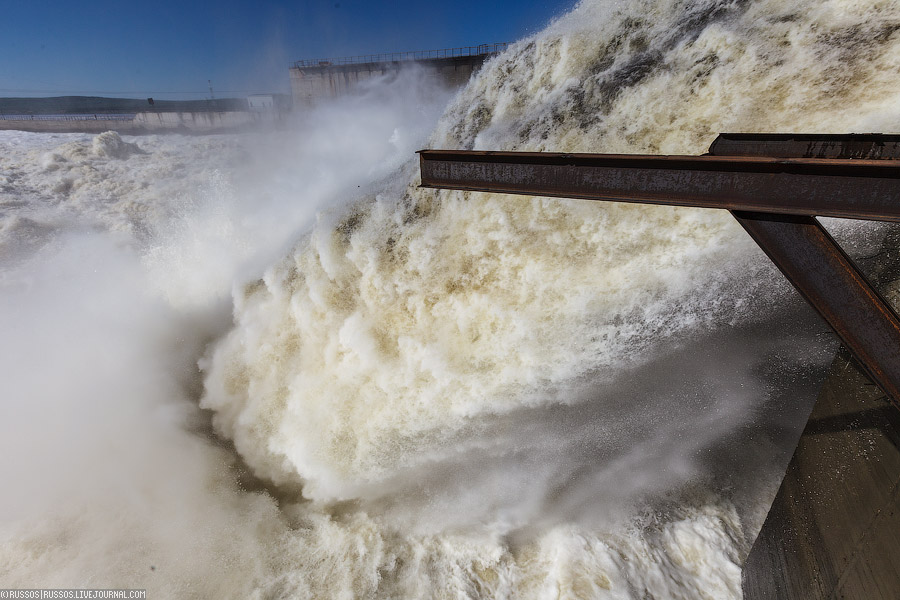

41. Адская сила.

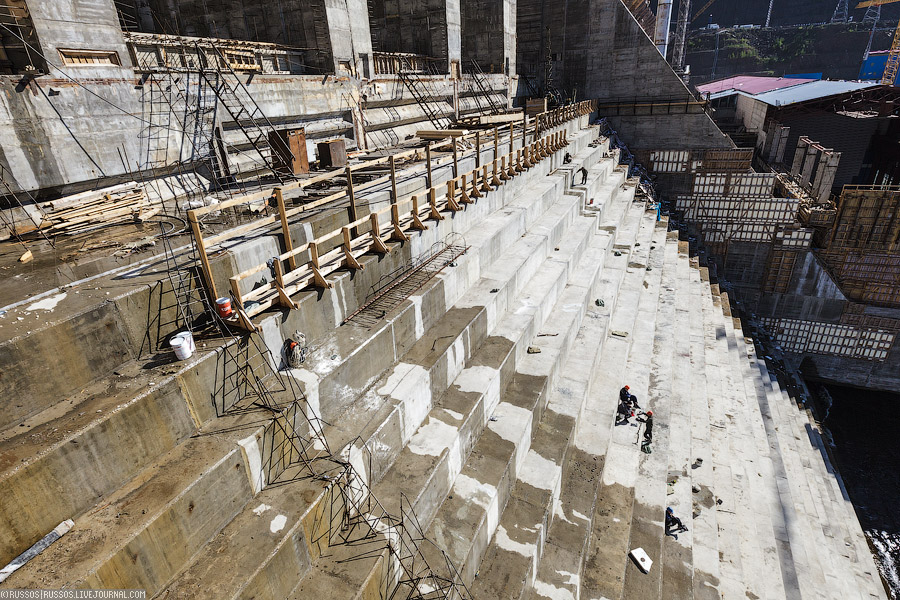

42. «Водосброс № 2 поверхностного типа, с гашением энергии потока как в водобойном колодце, так и на ступенчатой грани водослива. Такая конструкция водосброса используется в отечественной практике гидротехнического строительства впервые».


43. Пропускная способность водосброса № 1 в период постоянной эксплуатации составляет 7060 м³/с.


44. 1000 кубометров в секунду.


45. Пропуск воды через второй водосброс осуществляется через 5 пролётов шириной 10 м. Порог водослива на начальном этапе наполнения водохранилища — на отметке 179,0 м, а в период постоянной эксплуатации — 199,0 м.

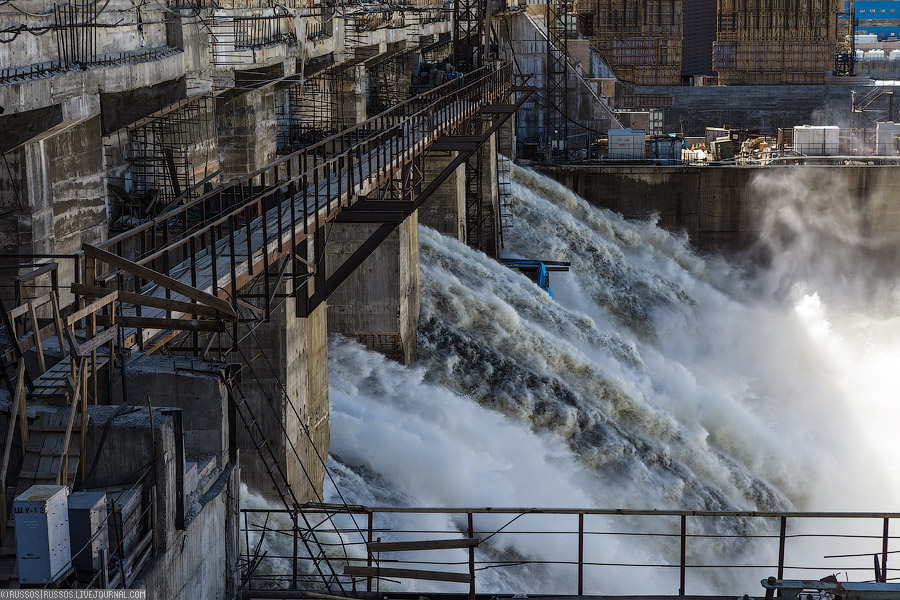

46. Рабочая площадка среди водосброса.


47. Столько падающей воды — это всегда красиво.


48. Я стоял в метре от этого потока, и это очень впечатляло.

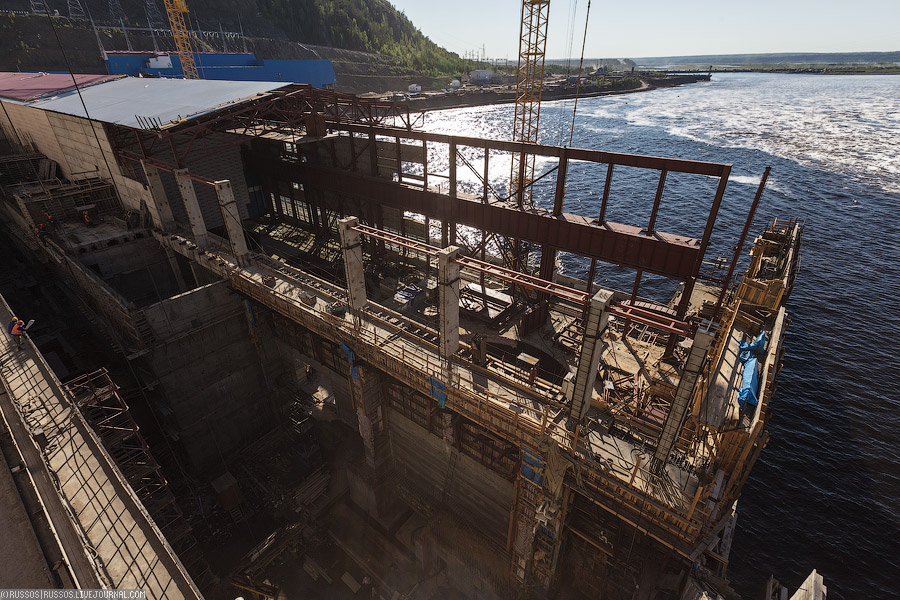

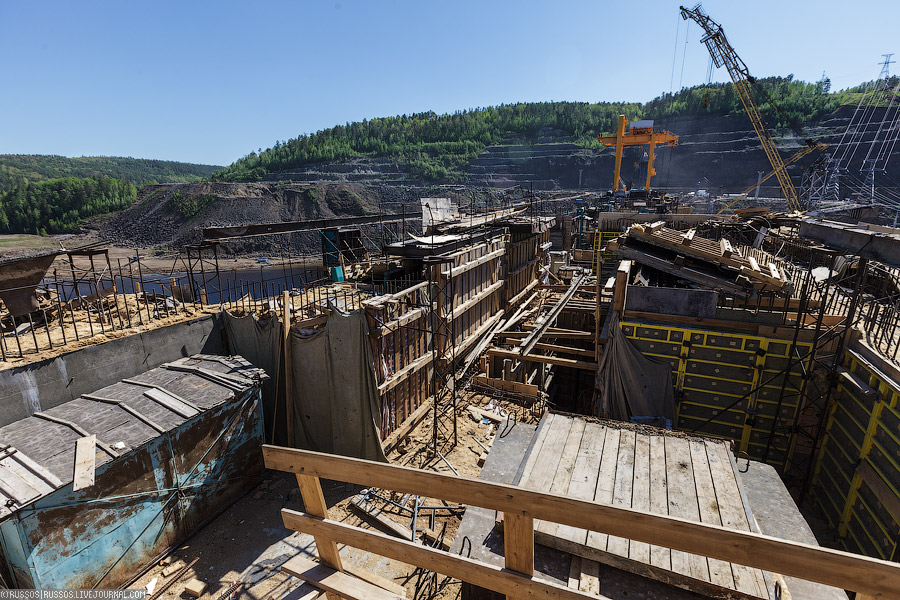

49. Достройка здания ГЭС под 7, 8 и 9 гидроагрегаты.


50. КБГС-630. Редчайший кран. Всего их было создано около 5 штук.


51. БК-1425 — уникальный кран грузоподъемностью 75 тонн, самый мощный. Думали, что их уже нигде не осталось, но тут они появились на Богучанской ГЭС. Особенность кранов — двойная башня (две секции идут вместе).


52. Плотина без опалубки обретает вполне нормальный вид.


53. Лес на территории будущего водохранилища принадлежит государству, и правительство Красноярского края не захотело им заниматься и организовывать продажу. Хотя местные жители умоляли отдать или продать им лес. В итоге его просто сожгли — «так не доставайся же ты никому».

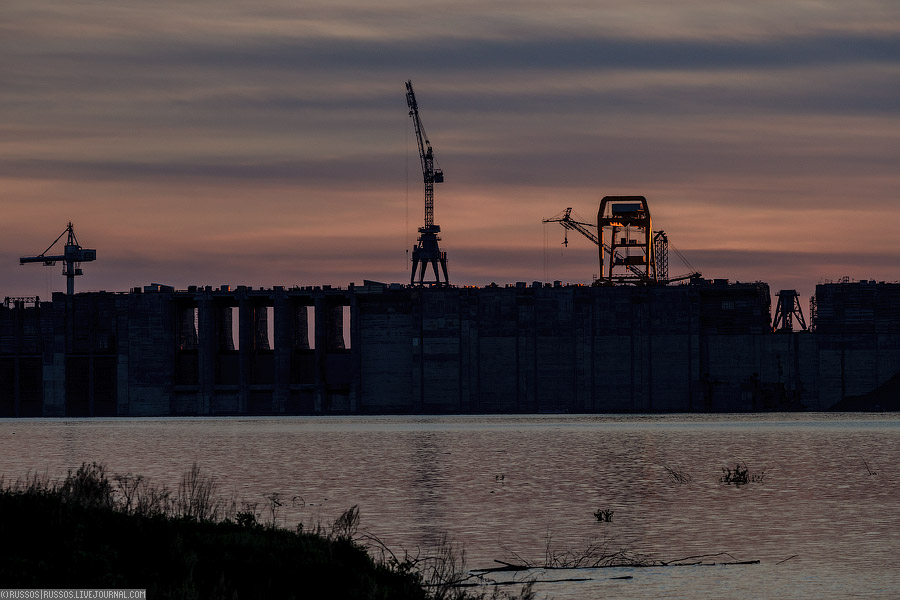

54. Закат над плотиной.


55. К сожалению, это последняя стройка такого масштаба в нашей стране.


56. В ближайшее время ещё одной такой грандиозной ГЭС не предвидится.


Большое спасибо dfaw за информацию по кранам.

Спасибо ОАО «РусГидро» за организацию этой поездки.
