Небольшой сталелитейный завод

Павлодарский «Кастинг» — первый в Казахстане литейный мини-завод. Сталелитейный завод по советским меркам — это огромное предприятие, занимающие полгорода и производящие продукцию в каких-то астрономических количествах. Тут же оказалось все не так. Давайте посмотрим на искуственный ад.

(c) Russos, 2011

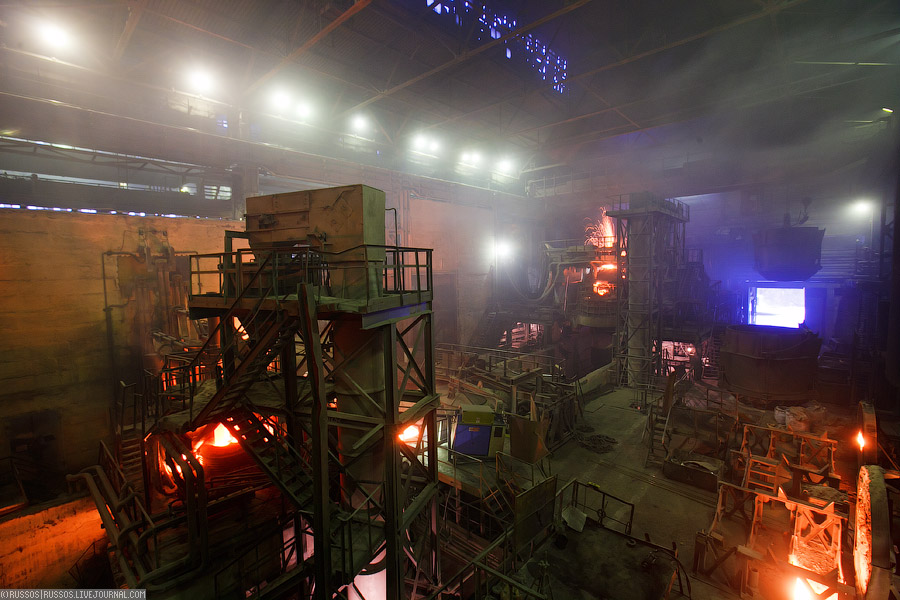

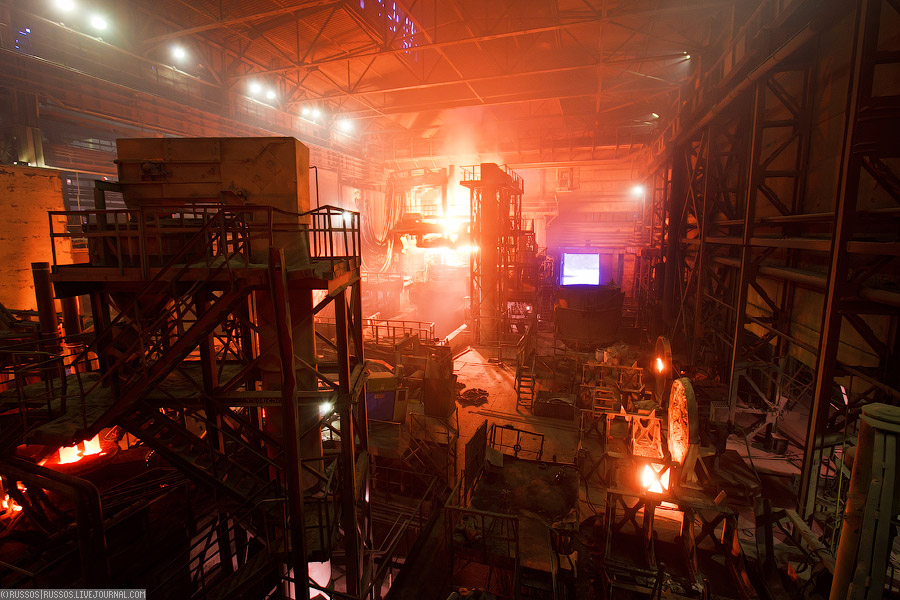

1. Как я и говорил этот завод помещается в весьма компактных цехах. Т.е. вообще сталелитейный завод я представлял себе немного по другому.

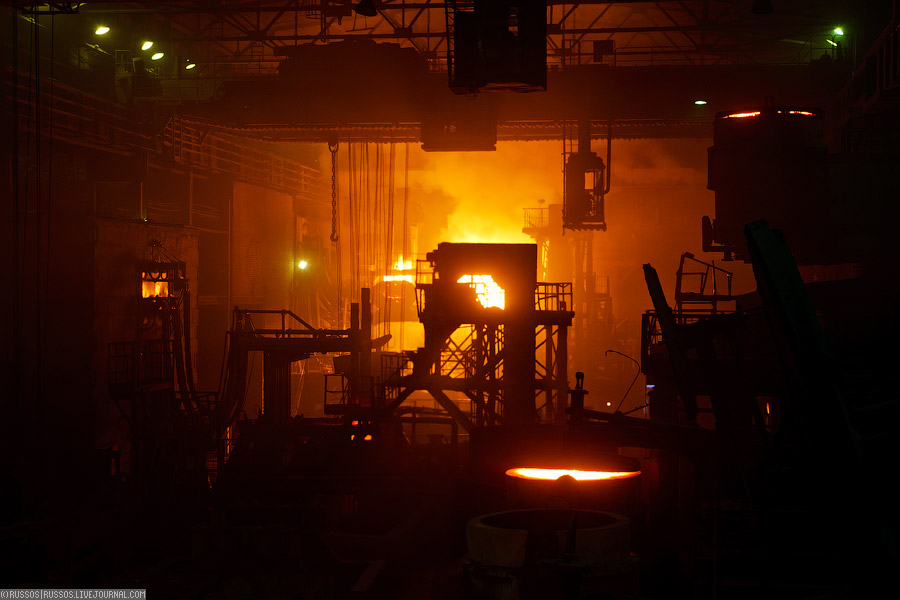

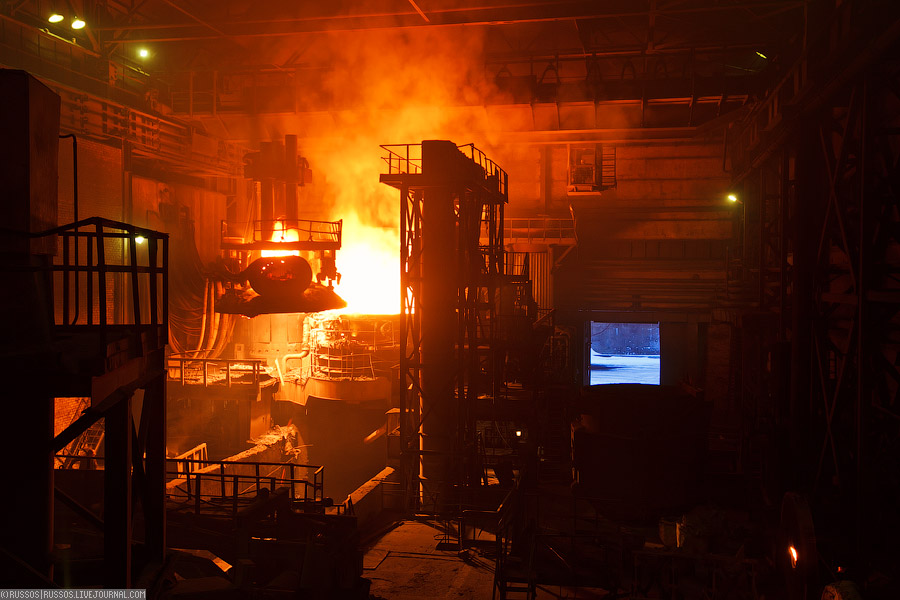

2. Завод работает на черном ломе, который здесь отправляется на переплавку. На фотографии как раз запечатлен процесс завалки лома в дуговую сталеплавильную печь. Выглядит это очень феерически. Столб пламени и дыма достигает потолка.

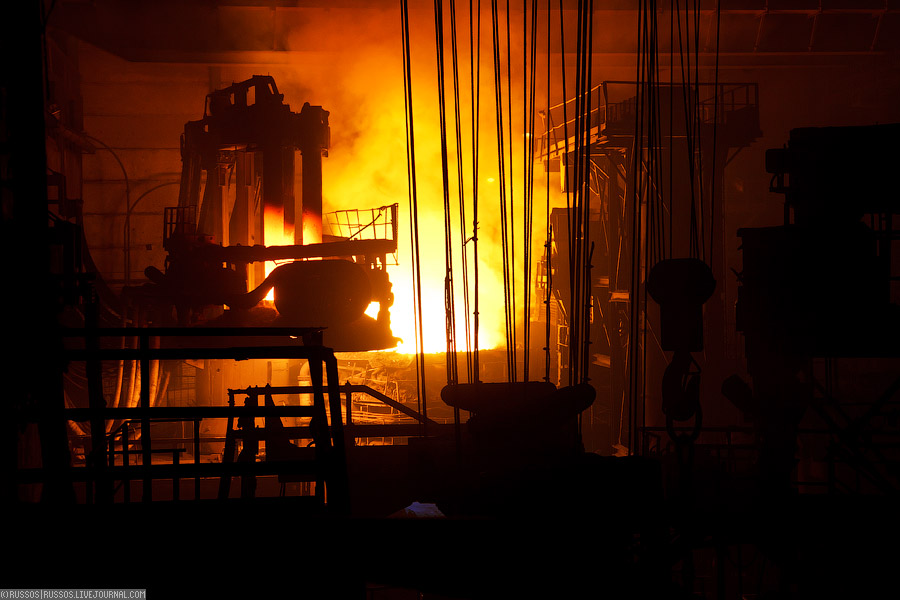

3. ДСП — дуговая сталеплавильная печь — электрическая печь, в которой используется тепловой эффект электрической дуги для плавки металлов и др. материалов.


4.  В год предприятие производит 1,2 миллиона тонн продукции, и 95 процентов сырья составляет лом (остальное — различные добавки для получения той или иной марки стали).

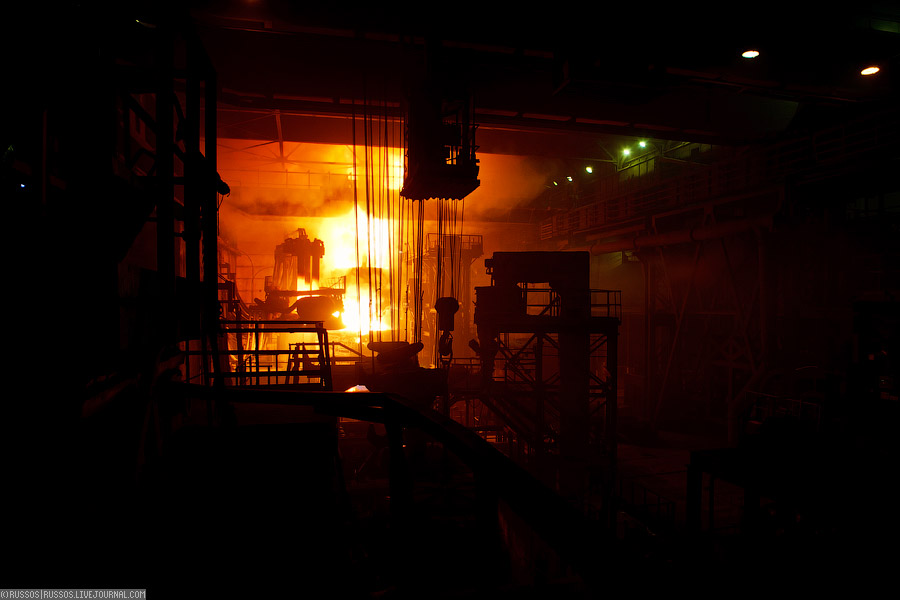

5. Температура в печах более 1500 градусов.


6. Вот прям сейчас из-за угла выйдет Т-1000 и его надо будет запихать в печку.


7. Ага, вот сюда. В этот АД.

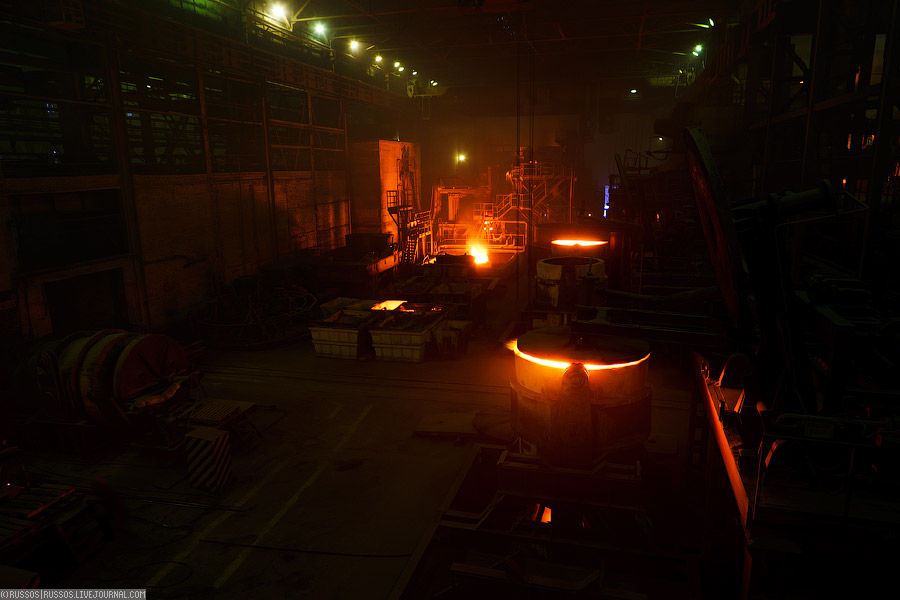

8. После расплавки лома, он заливается в ковш и отправляется на машину непрерывного литья заготовок.


9.  Она состоит из сталеразливочного и промежуточного ковшей, системы вторичного охлаждения, устройства для вытягивания, оборудования для резки и перемещения слитка. Так же машина оснащена поворотным стендом, который представляет собой вращающуюся конструкцию с двумя позициями для установки ковшей. После опустошения ковша в позиции разливки, стенд поворачивается на 180° и уже полный ковш находится в позиции разливки.


10. Жидкая сталь непрерывно заливается в водоохлаждаемую форму, называемую кристаллизатором.


11. В нем затвердевают лишь поверхностные слои металла, образуя твердую оболочку слитка, сохраняющего жидкую фазу по центральной оси. Поэтому за кристаллизатором располагают зону вторичного охлаждения, называемую также второй зоной кристаллизации. В этой зоне в результате форсированного поверхностного охлаждения заготовка затвердевает по всему сечению.


12. Благодаря непрерывности литья и кристаллизации, достигается полная равномерность структуры слитка по всей его длине.


13.


14.


15.


16.


17.


18.


19.


20. На выходе получают квадрат и круг разного сечения, проволоку, катаные шары для горно-обогатительных комбинатов, арматуру для строительства и прочий металлопрокат. Примерно четверть от общего объема выпускаемой продукции составляют железные чушки, которые используются для производства бесшовных труб на заводе находящемся по соседству.
