Станция «Волоколамская» и перегон «станция «Митино»-депо»
Станция «Волоколамская» и перегон «станция «Митино»-депо»

На станции «Волоколамская» начался монтаж опалубки для сводов станции. Очень феерическое сооружение, скажу вам. :) Раньше было известно, что для уменьшения нагрузки на конструкции станции и кол-ва грунта над ней принято решение поднять своды станции. Но что они настолько будут подняты я даже не ожидал. Очень интересно будет посмотреть как будет решено освещение станции.

А на перегоне Митино-депо восстановили старый щит ЩН-1С, в который мы с [info]sturmanом впервые залезли в далеком 2001 году. Это был первый щит, который мы увидели. Отчеты с той полазки вы можете прочитать: раз и два. Кроме восстановленного щита (я не планировал ходить к нему в этот раз, это я сделаю позже) там начали собирать второй ЩН-1С для проходки ЛПТ в сторону станции Митино. И даже этому чугунному кораблю присвоили имя «ALLA» :) Жесть, докатились.

30 фотографий, общий вес 4,7 мегабайт

(c) www.metro.ru, Russos, 2008
...

(c) www.metro.ru, Russos, 2008

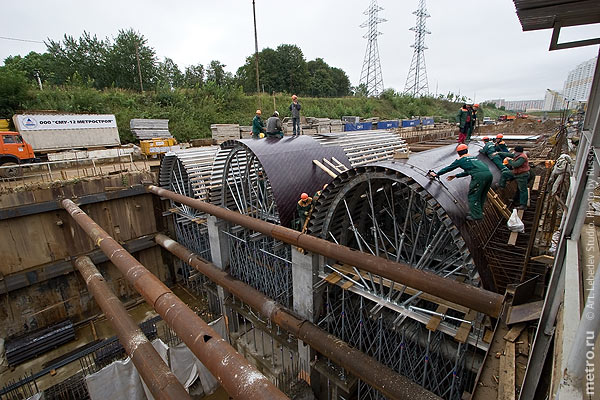

Опалубка свода станции.

(c) www.metro.ru, Russos, 2008
Котлован станции. Впереди — Митино!

(c) www.metro.ru, Russos, 2008
Арматура свода.

(c) www.metro.ru, Russos, 2008
Вид с платформы на опалубку.

(c) www.metro.ru, Russos, 2008
Опалубка.

(c) www.metro.ru, Russos, 2008
Опалубка.

(c) www.metro.ru, Russos, 2008
Леса.

(c) www.metro.ru, Russos, 2008
Платформа.

(c) www.metro.ru, Russos, 2008
Стенд для сваривания арматурных каркасов свода

(c) www.metro.ru, Russos, 2008
...

(c) www.metro.ru, Russos, 2008
Опалубка сводов и арок между колонн.

(c) www.metro.ru, Russos, 2008
Вид в сторону в сторону Мякинино.

(c) www.metro.ru, Russos, 2008
...

(c) www.metro.ru, Russos, 2008
Котлован станции.

(c) www.metro.ru, Russos, 2008
Сташновато стоять на этих жердочках :)

(c) www.metro.ru, Russos, 2008
Работы по установке опалубки.

(c) www.metro.ru, Russos, 2008
Кружала арки между колоннами.

(c) www.metro.ru, Russos, 2008


(c) www.metro.ru, Russos, 2008
...

(c) www.metro.ru, Russos, 2008
...

(c) www.metro.ru, Russos, 2008
...

(c) www.metro.ru, Russos, 2008
Перегонные тоннели Волоколамская-Митино, построенные ещё в 90-е годы.


(c) www.metro.ru, Russos, 2008
...

(c) www.metro.ru, Russos, 2008

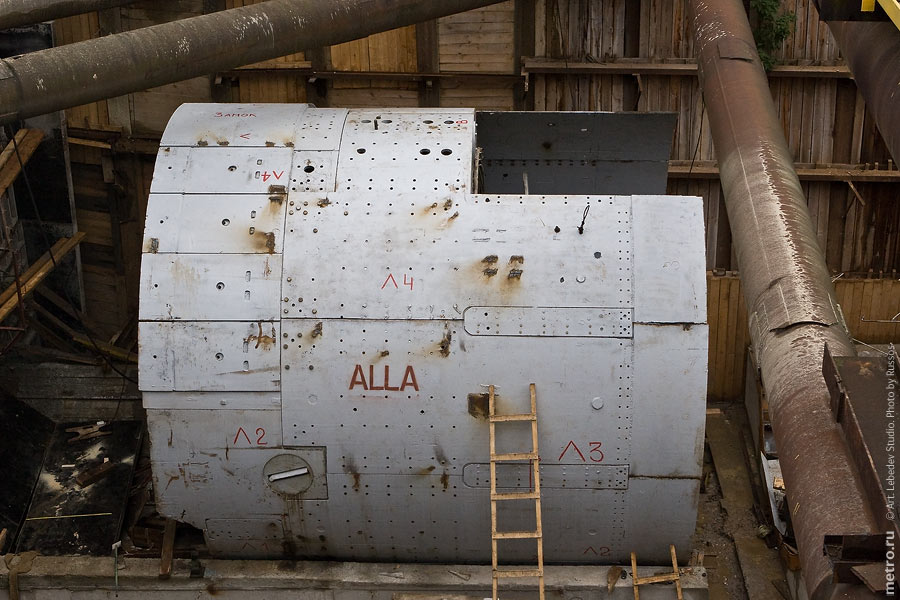

Алла.

(c) www.metro.ru, Russos, 2008
Кусок тоннеля в качестве опорной стенки для щита.

(c) www.metro.ru, Russos, 2008
Щитовые домкраты.

(c) www.metro.ru, Russos, 2008
Щит почти собрали.

(c) www.metro.ru, Russos, 2008
Оголовок ППТ, пройденного в 90-е годы. Там тоже стоит ЩН-1С, самый первый, который я увидел.

(c) www.metro.ru, Russos, 2008
...

(c) www.metro.ru, Russos, 2008
...

(c) www.metro.ru, Russos, 2008
...

(с) www.metro.ru, Russos, 2008
