Демонтаж ротора ТПМК Херренкнехт ОАО «Трансижстрой» в демонтажной камере шахты №463
Демонтаж ротора ТПМК Херренкнехт ОАО «Трансижстрой» в демонтажной камере шахты №463

В начале апреля 2007 года завершилась проходка первого перегонного тоннеля от станции «Кунцевская» в сторону станции «Парк Победы». При строительстве этого тоннеля была установлена рекордная скорость проходки: тоннеле-проходческий механизированный комплекс (ТПМК) Herrenknecht ОАО «Трансинжстрой» прошел под землей 650 метров за один месяц.

В настоящее время идет демонтаж ТПМК Herrenknecht, после чего он приступит к проходке второго перегонного тоннеля от станции «Кунцевская» до станции «Славянский бульвар».

Официальное описание станции «Славянский бульвар»
Официальная информация о демонтаже щита

(c) 2007 Russos
...

22 фотографии, общий вес 2,6 мегабайт

(c) 2007 Russos

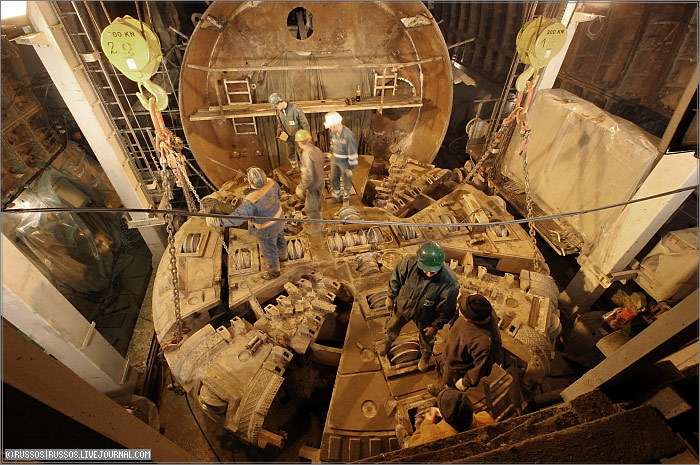

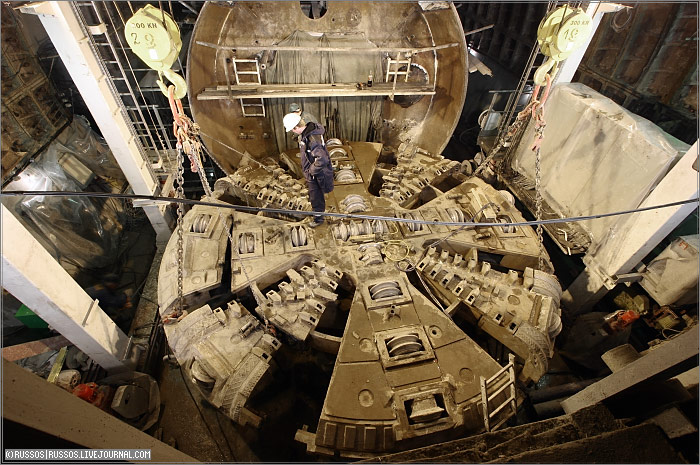

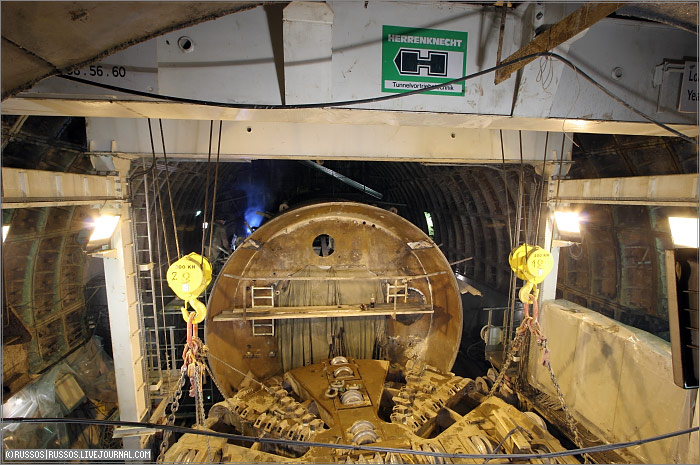

Ротор отделён от щита и опущен для демонтажа

(c) 2007 Russos

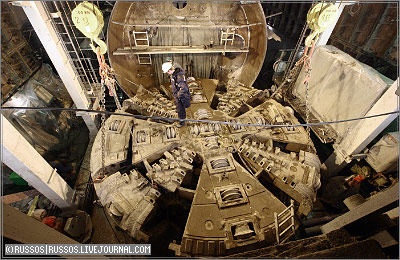

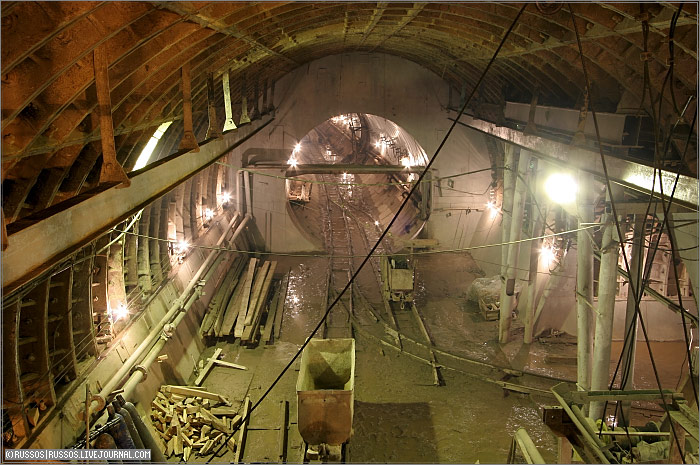

Сверху виден портальный кран для демонтажа

(c) 2007 Russos

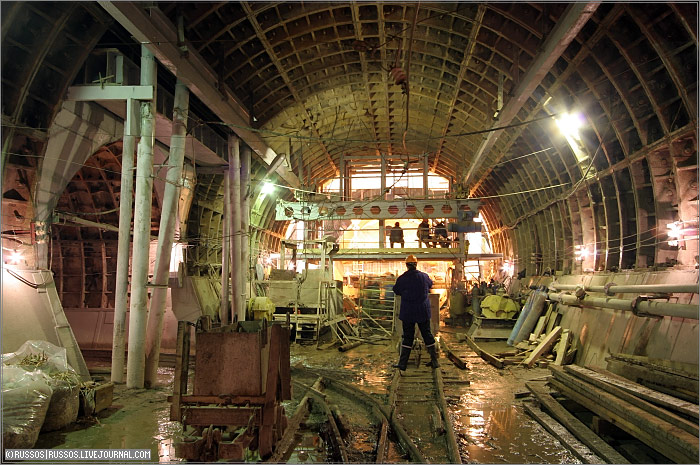

Демонтажная камера в ППТ, вид в сторону Парка Победы

(c) 2007 Russos
...

(c) 2007 Russos
...

(c) 2007 Russos

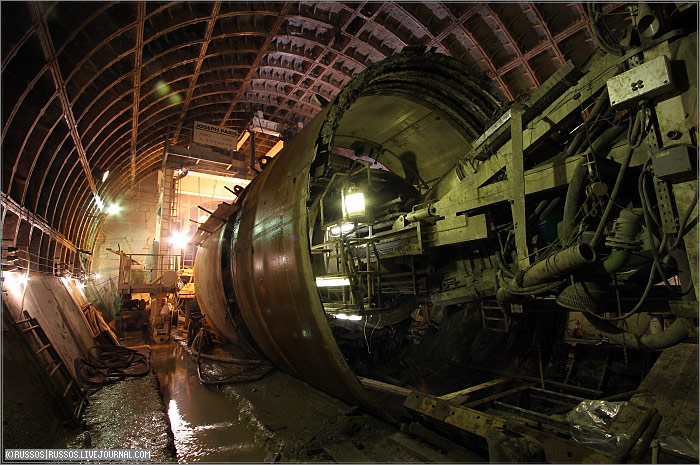

Технологическая тележка за щитом

(c) 2007 Russos
...

(c) 2007 Russos

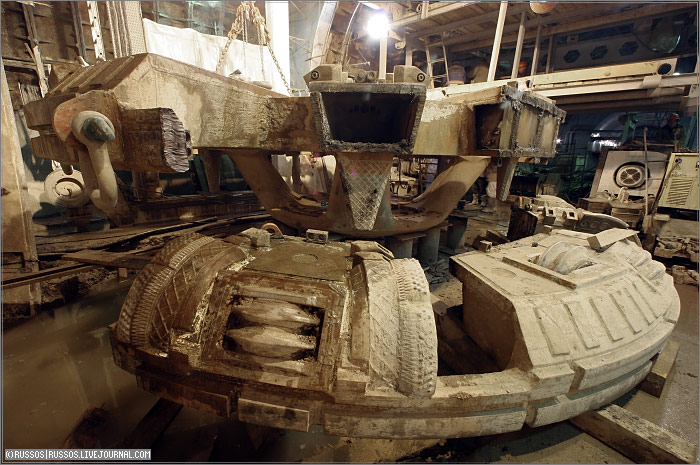

Щит уже так же разделили на фрагменты

(c) 2007 Russos

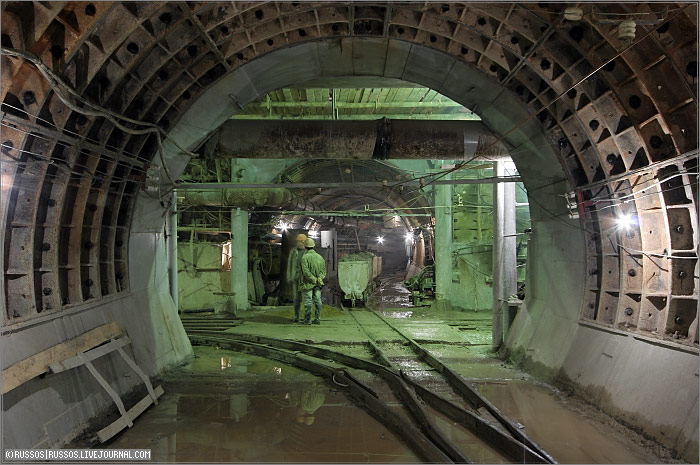

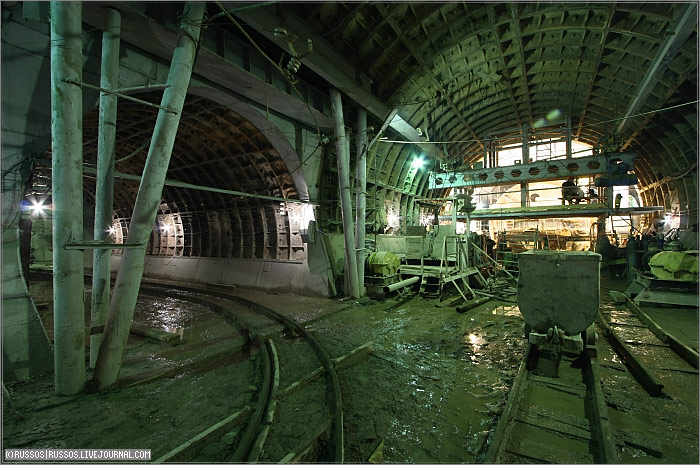

Демонтажная камера, впереди - щит, слева — подходной тоннель

(c) 2007 Russos

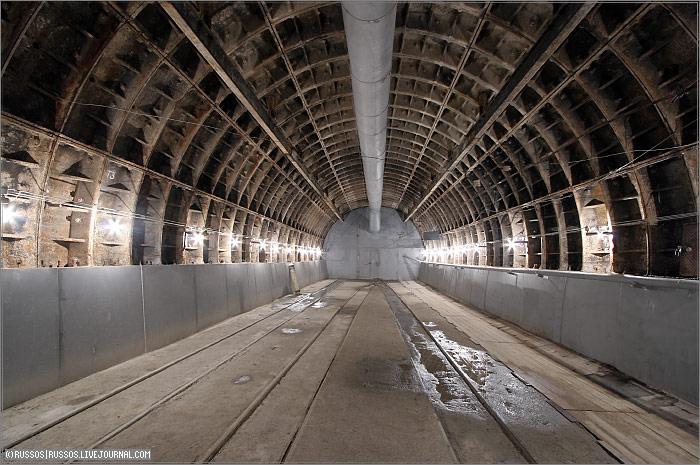

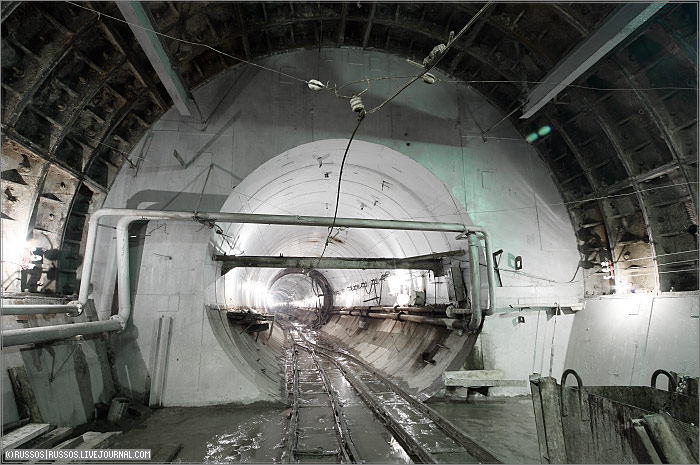

ППТ

(c) 2007 Russos

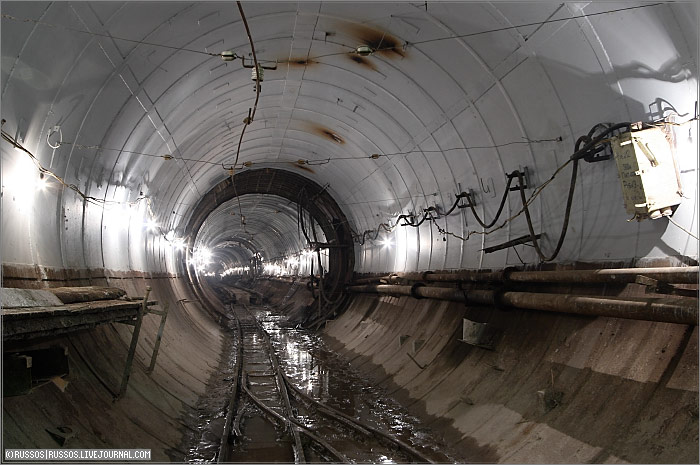

Металлоизол в ППТ, в далеке виден путь, который кладет ТО-6

(c) 2007 Russos
...

(c) 2007 Russos

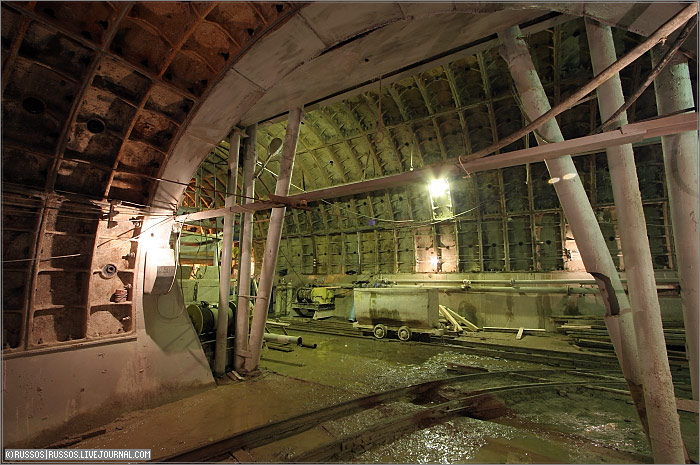

Крест. Впереди ЛПТ

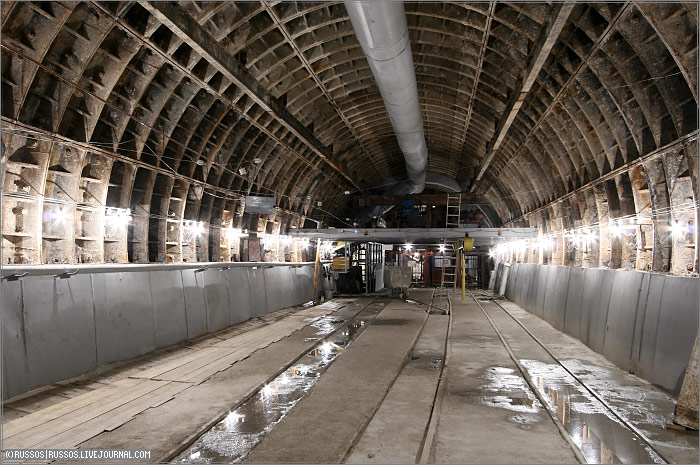

(c) 2007 Russos
...

(c) 2007 Russos
Разрезанный тортик :)

(c) 2007 Russos

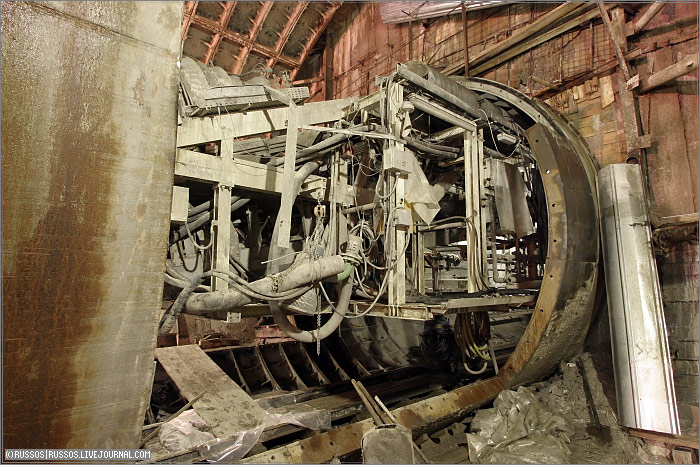

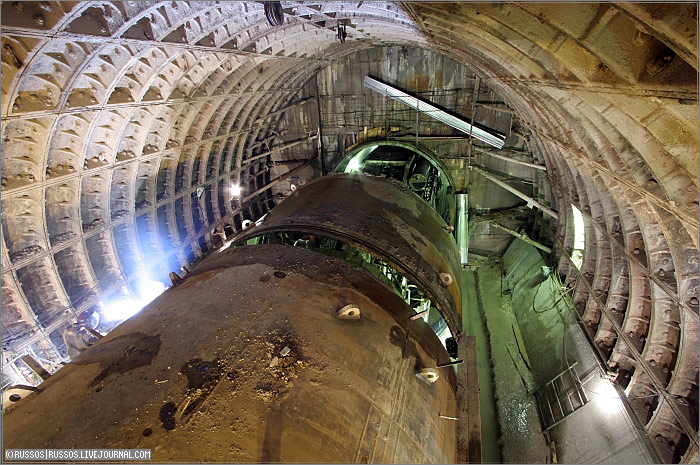

Вид щита в демонтажной камере

(c) 2007 Russos
...

(c) 2007 Russos
Демонтажная камера в ЛПТ. Сюда выйдет Ловат Ингеокома

(c) 2007 Russos

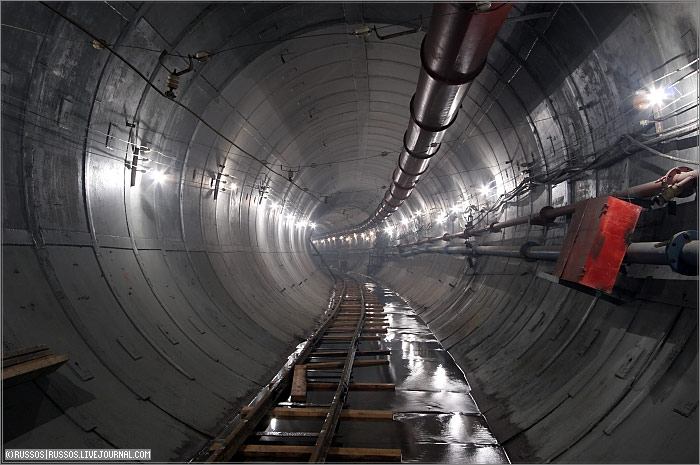

Вентонель от ствола к перегонным тоннелям

(c) 2007 Russos
Руддвор - будущая венткамера

(c) 2007 Russos
Тут будут смонтированы вентиляторы

(c) 2007 Russos
Цитадель :)

(с) www.metro.ru, Russos, 2007
